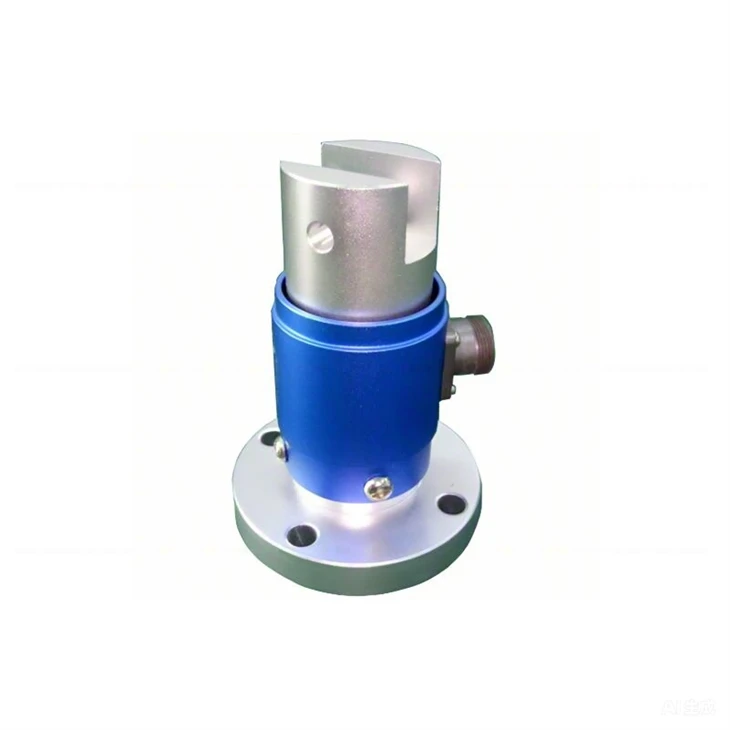

Statiskais griezes momenta devējs rūpnieciskai kalibrēšanai
Modelis: ZNJ-100
Statiskais griezes momenta sensors, kas pazīstams arī kā reakcijas griezes momenta sensors, mēra griešanās spēku uz ne{0}}rotējošo objektu vai vienmērīgi, lēni{1}}kustīgā sistēmā. Tie ir paredzēti, lai izmērītu reakcijas griezes momentu, griešanās spēku, kas rodas pret fiksētu balstu, nemērot nepārtrauktu rotāciju. Šie sensori tiek augstu novērtēti to stabilitātes, precizitātes un izturības dēļ.
◆ Izmēri:
◆ Funkcijas un lietojumprogrammas
| 1. Pielieto pretestības deformācijas mērītāju, kas ir jutīgs komponents ar augstu precizitāti, stabilu un uzticamu. | |||||
| 2. Zema griezes momenta jauda, viegli uzstādīt un lietot. | |||||
| 3. Viens gals ar atslēgas savienojumu un otrs gals ar atloku savienojumu. | |||||
| 4. Piemērots statiskā griezes momenta mērīšanai. |
◆ Ttehniskais parametrs
| Parametrs | Specifikācija | ||||
| Jauda | 0,5,1,2,5,10,20,30,50,100 Nm | ||||
| Nominālā jauda | 1,3±10% mV/V | ||||
| Nulles bilance | ±1%F.S | ||||
| nelinearitāte | ±0.1 - 0.3%F.S | ||||
| Histerēze | ±0.05%F.S | ||||
| Atkārtojamība | ±0.05%F.S | ||||
| Ložņu | 0,03% FS/30 min | ||||
| Temperatūras ietekme uz izvadi | 0,03%FS/10 grādi | ||||
| Temperatūras ietekme uz nulli | 0,03%FS/10 grādi | ||||
| Ievades pretestība | 350/750±10Ω | ||||
| Izejas pretestība | 350/700±5Ω | ||||
| Atbilžu biežums | 100μS | ||||
| Izolācija | Lielāks vai vienāds ar 5000MΩ/100V | ||||
| Ieteicamais uzbudinājums | 10 V (līdzstrāva) | ||||
| Kompensētais temperatūras diapazons | -10 - 60 grāds | ||||
| Darbības temperatūras diapazons | -20 - 65 grāds | ||||
| Droša pārslodze | 150%F.S | ||||
| Galējā pārslodze | 200%F.S | ||||
| Kabeļa izmērs | Ø5.2×3m | ||||
| Kabeļa krāsu kods | Ievade: sarkana (+), melna (-) | ||||
| Izvade: zaļa (+), balta (-) | |||||
| Materiāls | Al/ nerūsējošais tērauds/ leģētais tērauds | ||||
Izvēles piederumi
 |
Griezes momenta mērītājs, indikators Piederumi: uzstādīšanas instrumenti Tikai griezes momenta vērtības displejs Kabelis; Griezes momenta sensora kabelis Pēc izvēles: atbalsts RS232 |
 |
Ātruma mērītājs Piederumi: uzstādīšanas instrumenti Tikai ātruma vērtības displejs Kabelis: griezes momenta sensora kabelis Pēc izvēles: RS232. |
 |
PC programmatūra 1, atbalsta datu rādīšanu, glabāšanu, lejupielādi. 2, spēj parādīt griezes momenta, ātruma un enerģijas patēriņa datus, ja tam pievienotais skaitītājs atbalsta šīs funkcijas. |
 |
Raidītāji: Mv/v izejas konvertēšanai uz analogo izeju, piemēram, 0-5V / 0-10V/4-20mA |
